Модуль камеры на IMX 327

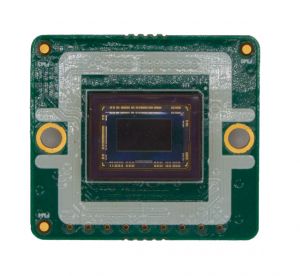

Рис. 1 Модуль камеры на IMX 327

Модуль камеры на DS-CIMX327, использующий сенсор изображения от Sony и технологии, Dual Pixel AF (автофокусировка) и HDR (расширенный динамический диапазон). Используется в умных камерах и системах видеонаблюдения. Изображение модуля камеры DS-CIMX327 представлено на рисунке 1.

Общие характеристики модуля и его особенности

Основные технические характеристики:

Характеристика Диапазон Единица измерения
Напряжение питания 2,9 - 5,3 В
Ток потребления 110 - 150 мА
Потребление (типовое) 0,4 Вт
Тактовая частота МЭК 37,125 МГц
Тактовая частота интерфейса I2C 0 - 400 кГц
Количество линий MIPI-CSI2, 22 pin, 0,5 мм 2, 4
Частота кадров в секунду (FPS) 60 кадр./сек
Количество пикселей 1945×1109 Мп
Рекомендованное разрешение 1920×1080 Мп
Диапазон усиления 69 дБ
Диагональ матрицы МЭК 6,46(1/2.8)
Размер пикселя 2,9×2,9 мкм
Габаритные размеры (Ш×В×Г) 24,5×22×7 мм
Рабочая температура -30…+60 °С
Цвет печатной платы зелёный
Вес МЭК 10

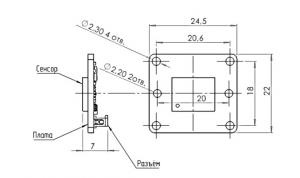

Рис. 2 Габариты МЭК

Особенности модуля:

  • Российский аналог изделий от Framos, Vision Components, Leopard Imaging
  • Проверенный сенсор IMX 327 от Sony
  • Малые габариты
  • Высокая чувствительность+HDR
  • Комплектация качественной оптикой М12

Поддерживаемые платформы:

  • RockChip (RK3588, RK3568 ): Diasom, FireFly
  • СКИФ (НПЦ «Элвис»): PicoS, NanoS
  • Остальные ARM платформы по запросу.

Подходящая оптика:

Для данного типа модулей подходят объективы со следующим фокусным расстоянием: 2,8, 4, 6, 8 мм

Дополнительная техническая документация:

Общая информация по подключению и настройке МЭК

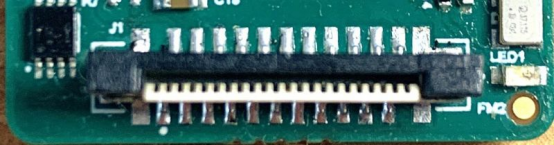

Рис. 3 Внешний вид разъёма J1 на МЭК

Общая информация по подключению и настройке МЭК В настоящий момент поддерживаются платформы: СКИФ от НПЦ “ЭЛВИС” (MСom-03, NanoS, PicoS), RK3588 (NanoR , FireFly ROC-RK3588S). Тестируется с платформами RK3568 (DS-RK3568) от бренда DiaSom.

Для подключения МЭК к различным вычислительным платформам используется один 22-выводный разъём J1 (рис.1),

установленный на плате модуля. Назначение контактов разъёма указано в таблице 2.

Таблица 2. Соответствие контактов разъёмов.

Сигнал Номер контакта

22-проводного

разъёма J1

Номер контакта

15-проводного разъёма

соединительного шлейфа

на рис.4

Общий провод 22 1
Линия видеоданных 0 отрицательный провод 21 2
Линия видеоданных 0 положительный провод 20 3
Общий провод 19 4
Линия видеоданных 1 отрицательный провод 18 5
Линия видеоданных 1 положительный провод 17 6
Общий провод 16 7
Линия такта видеоданных отрицательный

провод

15 8
Линия такта видеоданных положительный

провод

14 9
Общий провод 13 10
Линия видеоданных 2 отрицательный провод 12 -
Линия видеоданных 2 положительный провод 11 -
Общий провод 10 -
Линия видеоданных 3 отрицательный провод 9 -
Линия видеоданных 3 положительный провод 8 -
Общий провод 7 -
Включение питания (PON) 6 11
Включение питания (PON) 5 12
Общий провод 4 -
Такт интерфейса I2C (SCL) 3 13
Данные интерфейса I2C (SDA) 2 14
Питание 1 15

Питание МЭК включается по команде компьютера, к которому он подключен, высоким логическим уровнем (3В≤PON≤5В) на контакте 6 разъёма J1. Когда все служебные источники питания модуля включены,

зажигается зелёный светодиод LED1. Отключается питание подачей низкого логического уровня (PON<0,5В) на этот контакт.

Режим работы МЭК определяется содержимым внутренних регистров.

Информация в эти регистры должна быть корректно внесена компьютером по шине I2C в зависимости от применения МЭК до запуска передачи видеоинформации. Адрес МЭК на шине I2C – 0x34 (0x1A) и он не может быть изменен.

Режим синхронизации видеосигнала МЭК установлен при изготовлении на MASTER и он не может быть изменен.

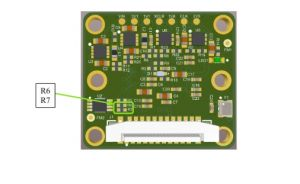

Рис. 4 Расположение резисторов

Резисторы R6 и R7 (4,7кОм) требуются для согласования уровней сигналов на шине I2C. Они устанавливаются только в том случае, если подобных резисторов (pull-up) нет на плате целевой платформы, к которой подключается МЭК. Расположение резисторов показано на рисунке 4.

Внимание! При изготовлении МЭК эти резисторы не устанавливаются.
