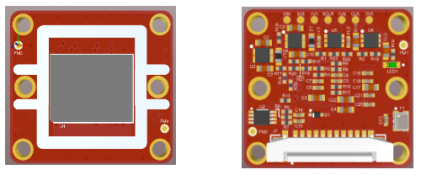

Рис. 1 Изображение модуля 662

Модуль камеры на IMX 662 — использующий сенсор изображения от Sony, широко используемый в машинном зрении, робототехнике, 4К-умных камерах, видеонаблюдение, видеорегистрации, интеллектуальных системах помощи водителю, управлении дорожным движением. Изображение модуля камеры IMX 662 представлено на рисунке 1.

Особенности и характеристики модуля[править | править код][править | править код]

Основные технические характеристики:[править | править код][править | править код]

Характеристика Диапазон Единица измерения
Напряжение питания 3,25 - 5,3 В
Ток потребления 180 - 230 мА
Потребление (типовое) 0,6 Вт
Тактовая частота МЭК 24 МГц
Тактовая частота интерфейса I2C 0 - 400 кГц
Количество линий MIPI-CSI2, 22 pin, 0,5 мм 2, 4
Частота кадров в секунду (FPS) 90 кадр./сек
Количество пикселей 2014×1196
Рекомендованное разрешение 1920×1080
Диапазон усиления 72 дБ
Диагональ матрицы МЭК 6,45(1/2.8)
Размер пикселя 2,9×2,9 мкм
Габаритные размеры (Ш×В×Г) 24,5×22×7,5 мм
Цвет печатной платы красная
Рабочая температура -30…+70 °С
Вес МЭК 10 г

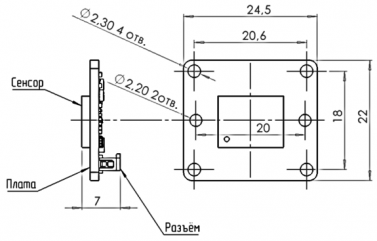

Рис. 2 Габариты МЭК

Особенности модуля:[править | править код][править | править код]

  • Российский аналог изделий от Framos, Vision Components, Leopard Imaging
  • Сенсор IMX 415 от Sony на .. МП
  • Малые габариты
  • Высокая чувствительность+HDR
  • Комплектация качественной оптикой М12.

Поддерживаемые платформы:[править | править код][править | править код]

  • RockChip (RK3588, RK3568 ): Diasom, FireFly
  • СКИФ (НПЦ «Элвис»): PicoS, NanoS
  • Остальные ARM платформы по запросу.

Дополнительные опции:[править | править код][править | править код]

  • установка держателя оптики и фиксирующего кольца
  • комплектация объективами компаний Aico-lens и lumens-solution с фокусным расстоянием: 2,8, 4, 6, 8 мм
  • изменение базовых характеристик по ТЗ заказчика.

Расширенная документация:[править | править код]

Общая информация по подключению и настройке МЭК[править | править код][править | править код]

Общая информация по подключению и настройке МЭК В настоящий момент поддерживаются платформы: СКИФ от НПЦ “ЭЛВИС” (MСom-03, NanoS, PicoS), RK3588 (NanoR , FireFly ROC-RK3588S). Тестируется с платформами RK3568 (DS-RK3568) от бренда DiaSom.

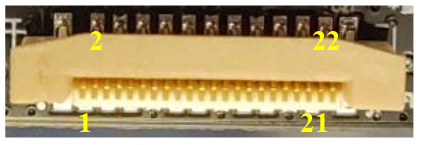

Рис. 3 Изображение выводного разъема

Для подключения МЭК к различным вычислительным платформам используется один 22-выводный разъём J1 (рис.3), установленный на плате модуля. Назначение контактов разъёма указано в таблице 2.

Таблица 2. Соответствие контактов разъёмов.

Сигнал Номер контакта

22-проводного

разъёма J1

Номер контакта

15-проводного разъёма

соединительного шлейфа

на рис.4

Общий провод 22 1
Линия видеоданных 0 отрицательный провод 21 2
Линия видеоданных 0 положительный провод 20 3
Общий провод 19 4
Линия видеоданных 1 отрицательный провод 18 5
Линия видеоданных 1 положительный провод 17 6
Общий провод 16 7
Линия такта видеоданных отрицательный

провод

15 8
Линия такта видеоданных положительный

провод

14 9
Общий провод 13 10
Линия видеоданных 2 отрицательный провод 12 -
Линия видеоданных 2 положительный провод 11 -
Общий провод 10 -
Линия видеоданных 3 отрицательный провод 9 -
Линия видеоданных 3 положительный провод 8 -
Общий провод 7 -
Включение питания (PON) 6 11
Включение питания (PON) 5 12
Общий провод 4 -
Такт интерфейса I2C (SCL) 3 13
Данные интерфейса I2C (SDA) 2 14
Питание 1 15

Питание МЭК включается по команде компьютера, к которому он подключен, высоким логическим уровнем (3В≤PON≤5В) на контакте 6 разъёма J1. Когда все служебные источники питания модуля включены,

зажигается зелёный светодиод LED1. Отключается питание подачей низкого логического уровня (PON<0,5В) на этот контакт.

Режим работы МЭК определяется содержимым внутренних регистров.

Информация в эти регистры должна быть корректно внесена компьютером по шине I2C в зависимости от применения МЭК до запуска передачи видеоинформации. Адрес МЭК на шине I2C – 0x34 (0x1A) и он не может быть изменен.

Режим синхронизации видеосигнала МЭК установлен при изготовлении на MASTER и он не может быть изменен.

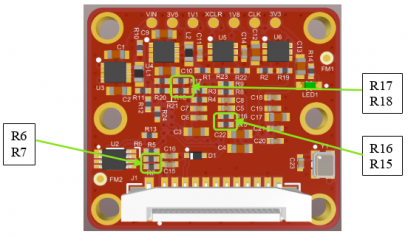

Рис. 4 Настроечные резисторы

Резисторы R6 и R7 (4,7кОм) требуются для согласования уровней сигналов на шине I2C. Они устанавливаются только в том случае, если подобных резисторов (pull-up) нет на плате целевой платформы, к которой подключается МЭК. Расположение резисторов показано на рисунке 4.

Внимание! При изготовлении МЭК эти резисторы не устанавливаются.

Подключение МЭК к платформе СКИФ [править | править код][править | править код]

Подключение МЭК к модулям PicoS, NanoS [править | править код][править | править код]

Подключение МЭК к платформе ROC-RK3588S-PC FireFly[править | править код][править | править код]

Программное подключение к модулю NanoR
