Общая информация по подключению и настройке МЭК | Общая информация по подключению и настройке МЭК | ||
В настоящий момент поддерживаются платформы: СКИФ от НПЦ “ЭЛВИС” (MСom-03, NanoS, PicoS), RK3588 (NanoR , FireFly ROC-RK3588S). | В настоящий момент поддерживаются платформы: СКИФ от НПЦ “ЭЛВИС” (MСom-03, NanoS, PicoS), RK3588 (NanoR , FireFly ROC-RK3588S). | ||
Тестируется с платформами RK3568 (DS-RK3568) от бренда DiaSom. | Тестируется с платформами RK3568 (DS-RK3568) от бренда DiaSom. | ||

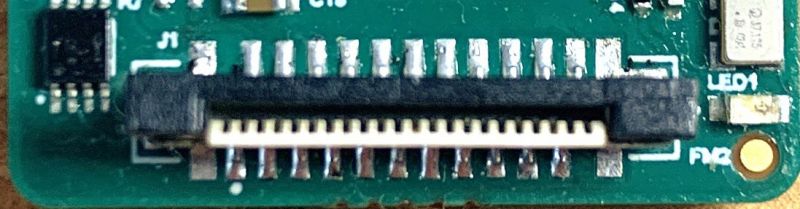

Для подключения МЭК к различным вычислительным платформам используется один 22-выводный разъём J1 (рис.1), установленный на плате модуля. Назначение контактов разъёма указано в таблице 2. | Для подключения МЭК к различным вычислительным платформам используется один 22-выводный разъём J1 (рис.1), [[Файл:Внешний вид разъёма J1 на МЭК.jpg|альт=Внешний вид разъёма J1 на МЭК|мини|Рис 1. Внешний вид разъёма J1 на МЭК|центр|800x800пкс]] | ||
установленный на плате модуля. Назначение контактов разъёма указано в таблице 2. | |||
Таблица 2. Соответствие контактов разъёмов. | Таблица 2. Соответствие контактов разъёмов. | ||
Текущая версия от 14:19, 20 января 2025
Общая информация по подключению и настройке МЭК В настоящий момент поддерживаются платформы: СКИФ от НПЦ “ЭЛВИС” (MСom-03, NanoS, PicoS), RK3588 (NanoR , FireFly ROC-RK3588S). Тестируется с платформами RK3568 (DS-RK3568) от бренда DiaSom.
Для подключения МЭК к различным вычислительным платформам используется один 22-выводный разъём J1 (рис.1),
установленный на плате модуля. Назначение контактов разъёма указано в таблице 2.
Таблица 2. Соответствие контактов разъёмов.
| Сигнал | Номер контакта
22-проводного разъёма J1 |
Номер контакта
15-проводного разъёма соединительного шлейфа на рис.4 |
|---|---|---|
| Общий провод | 22 | 1 |
| Линия видеоданных 0 отрицательный провод | 21 | 2 |
| Линия видеоданных 0 положительный провод | 20 | 3 |
| Общий провод | 19 | 4 |
| Линия видеоданных 1 отрицательный провод | 18 | 5 |
| Линия видеоданных 1 положительный провод | 17 | 6 |
| Общий провод | 16 | 7 |
| Линия такта видеоданных отрицательный
провод |
15 | 8 |
| Линия такта видеоданных положительный
провод |
14 | 9 |
| Общий провод | 13 | 10 |
| Линия видеоданных 2 отрицательный провод | 12 | - |
| Линия видеоданных 2 положительный провод | 11 | - |
| Общий провод | 10 | - |
| Линия видеоданных 3 отрицательный провод | 9 | - |
| Линия видеоданных 3 положительный провод | 8 | - |
| Общий провод | 7 | - |
| Включение питания (PON) | 6 | 11 |
| Включение питания (PON) | 5 | 12 |
| Общий провод | 4 | - |
| Такт интерфейса I2C (SCL) | 3 | 13 |
| Данные интерфейса I2C (SDA) | 2 | 14 |
| Питание | 1 | 15 |
Питание МЭК включается по команде компьютера, к которому он подключен, высоким логическим уровнем (3В≤PON≤5В) на контакте 6 разъёма J1. Когда все служебные источники питания модуля включены,
зажигается зелёный светодиод LED1. Отключается питание подачей низкого логического уровня (PON<0,5В) на этот контакт.
Режим работы МЭК определяется содержимым внутренних регистров.
Информация в эти регистры должна быть корректно внесена компьютером по шине I2C в зависимости от применения МЭК до запуска передачи видеоинформации. Адрес МЭК на шине I2C – 0x34 (0x1A) и он не может быть изменен.
Режим синхронизации видеосигнала МЭК установлен при изготовлении на MASTER и он не может быть изменен.

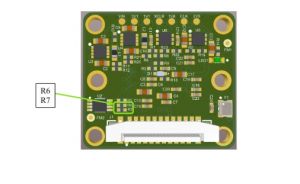

Резисторы R6 и R7 (4,7кОм) требуются для согласования уровней сигналов на шине I2C. Они устанавливаются только в том случае, если подобных резисторов (pull-up) нет на плате целевой платформы, к которой подключается МЭК. Расположение резисторов показано на рисунке 2.
Внимание! При изготовлении МЭК эти резисторы не устанавливаются.
