Подключение МЭК к модулям PicoS, NanoS

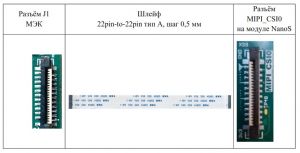

К модулям PicoS, NanoS МЭК подключается стандартным «прямым» шлейфом-переходником тип А 22pin-to-22pin, с шагом 0,5 мм (рис.5, рис.6), контакты которого размещены на одной плоскости шлейфа. Подключать МЭК следует в разъем CSI0 (XS7) на модуле PicoS, в разъем MIPI_CSI0 (XS9) на модуле NanoS. При использовании указанного шлейфа используется режим передачи видеоданных по двум либо четырём линиям (2-Lane или 4-Lane) в зависимости от выбранного режима работы МЭК.
