DS-RK3568

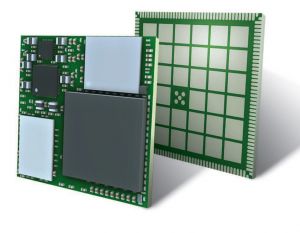

SoM модуль DS-RK3568

Мини SOM на основе производительного процессора последнего поколения с четырьмя ядрами ARM Cortex-A55. Имеет компактные габариты 35х35 мм и выполнен для SMD монтажа на базовую плату. Модуль DS-RK3568 может быть успешной альтернативой для SOM, выполненных на процессорах i.MX6(8).

Медиа:Краткое_описание_модуля_DS-RK3568.pdf

Основные характеристики DS-RK3568:

Процессорные ядра

• 4 ядра Cortex®-A55 64 бит до 2 ГГц

ОЗУ (LPDDR4 32-бит)

• 512 МБ / 2 / 4 / 8 ГБ

Flash (eMMC)

• 8 / 16 / 32 / 64 / 128 ГБ

Мультимедиа

• аппаратный кодек 1080p60 H.265/H.264
• декодер 4K60 H.265/H.264

Графический процессор

• ARM G52-2EE с поддержкой OpenGL

Нейронный сопроцессор

• до 1 TOPs, с поддержкой TensorFlow, TFlite, Pytorch, Caffe, ONNX, MXNet, Keras, Darknet

Операционные системы

• Linux BSP, Buildroot+QT5, BootLoader - U-Boot

Питание

• 3,6… 5 В DC до 5 Вт

Интерфейсы

• PCIe 3.0 2 lane
• SATA3/PCIe 2.1
• 2 × 1Gb Ethernet (RGMII)
• USB 3.0 OTG PHY
• USB 3.0 HOST
• HDMI 2.0
• JTAG
• 4 × UART, 3 × I²C, 3 × SPI
• 3 × CAN
• MIPI-DSI (4-lane)/LVDS
• MIPI-CSI (4-lane)
• GPIO 1.8В
• SDIO 3.0

Диапазон рабочих температур

• -40…85 °C

Габаритные размеры

• 35 × 35 × 2,6 мм (высота 5,6 мм с радиатором)

Особенности:

• SMD исполнение модуля обеспечивает надёжное вибростойкое соединение
• Возможность установки радиатора для постоянной работы в условиях высоких температур

• Малые габариты:

• 35 × 35 × 2,6 мм (5,6 мм с радиатором)

• Низкое энергопотребление: от 5 мА
• Возможность реализовать до 9 × UART,
• 3 × 1Gb Ethernet + 1 × 100Mb Ethernet, 3 × CAN

• Индустриальный температурный диапазон: -40...+85°С
• Разработан и производится в России

Применение:

• промышленная автоматизация
• медицинские приборы
• электроника для транспорта
• обработка потокового видео
• промышленный IoT
• промышленные ПК
