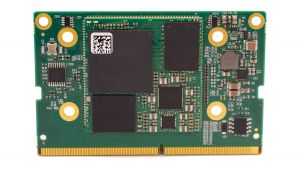

DS-RK3568-SODIMM

DS-RK3568-SODIMM

DS-RK3568-SODIMM выполнен в хорошо известном и ставшем на рынке стандартом форм-факторе SODIMM (Nvidia Jetson TX2), который легко устанавливается и заменяется, что упрощает обслуживание и апгрейд системы.

Использование модулей формата SODIMM повышает ремонтопригодность конечного изделия в целом. Данный SoM спроектирован как переходная плата с распаянным на ней модулем DS-RK3568, что позволяет обеспечить лучшее отведение тепла и его более равномерное распределение.

За счёт простоты интеграции модуль DS-RK3568-SODIMM идеально подходит для применения во встраиваемых и роботизированных системах, а также видеонаблюдении и промышленной автоматизации.

Медиа:DS-RK3568-SODIMM_WEB.pdf

Основные характеристики DS-RK3568-SODIMM:

Ядро

• SOM DS-RK3568 на базе ARM процессора

• 4 ядра Cortex®-A55 64 бит до 2 ГГц

ОЗУ (LPDDR4 32-бит)

• 512 МБ / 2 / 4 / 8 ГБ

Flash (eMMC)

• 8 / 32 ГБ

EEPROM

• 2 штуки по 64 Кбайт с фиксированным MAC

Операционные системы

• Linux BSP, Bulidroot+QT5, BootLoader – U-Boot

Питание

• 5 В DC до 5 Вт

• Установлены часы реального времени

Диапазон рабочих температур

• -40…85 °C

Интерфейсы

• 4-lane MIPI-CSI
• 4-lane MIPI-DSI
• SPI, 4xUART, SDIO 3.0, I²C, 2xCAN, GPIO
• 4xUSB 3.1 (поддержка OTG по одному из каналов)
• HDMI (1080p60)
• PCIe 2.0 и PCIe 3.0
• 2xEthernet 1Gb (PHY с поддержкой PTP)
• Audio (I2S)

Габаритные размеры

• 69,6 × 4
